简介:
阳、阴离子交换器用于降低去和除水中的阳、阴离子的设备。
工作原理:
阳离子交换器采用HCL再生,阴离子交换器采用NaOH再生,阳树脂中的H离子与水中的阳离子进行交换反应去除水中的阳离子,阴树脂中OH离子与水中的阴离子进行交换反应去除绝大部分水中的阳阴离子。
应用:
主要用于锅炉、化工、轻工、纺织、医药、生物、电子等用水的除盐纯化制备,阳阴交换器出水即一级除盐出水。
设备结构型 式分为固定床、浮动床,一般使用固定床为多
1:根据再生方式可分为:顺流再生、逆流再生、无顶压逆流再生
2:根据出水装置结构可分为:水帽结构、石英砂垫层结构
3:根据用途可分为:单层、双层、双室双层等
技术参数:
工作压力:≤0.59MPa
工作温度:5℃~50℃
运行流速:20m/h~25m/h
流 量:20T/H~200T/H
规 格:Φ1000~Φ3200
进水品质:悬浮物≤5mg/L
出水品质:阳床出水总硬度为0,钠泄漏量不大于100微克/升,一般在20~30微克/升。
阴床出水电导率<10μS/cm。

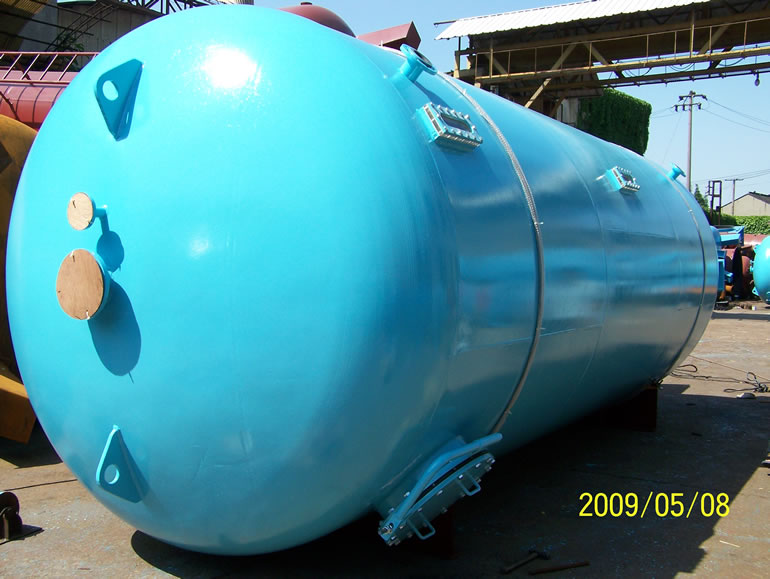

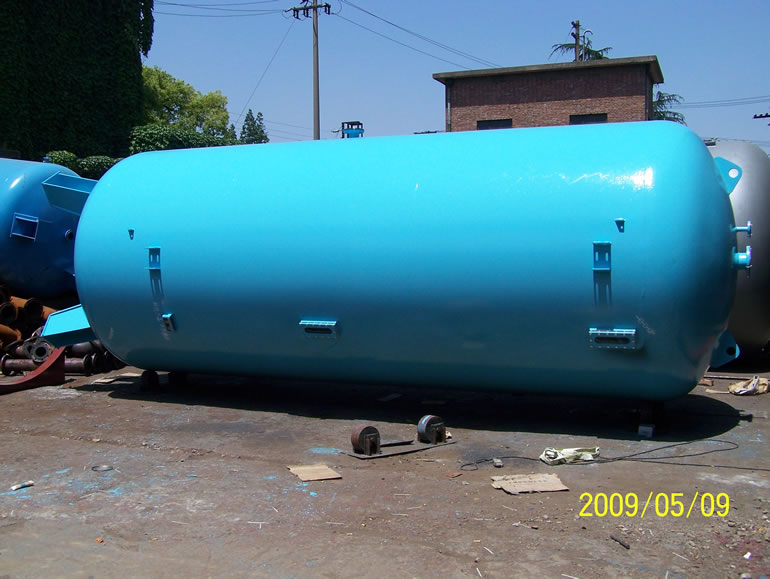

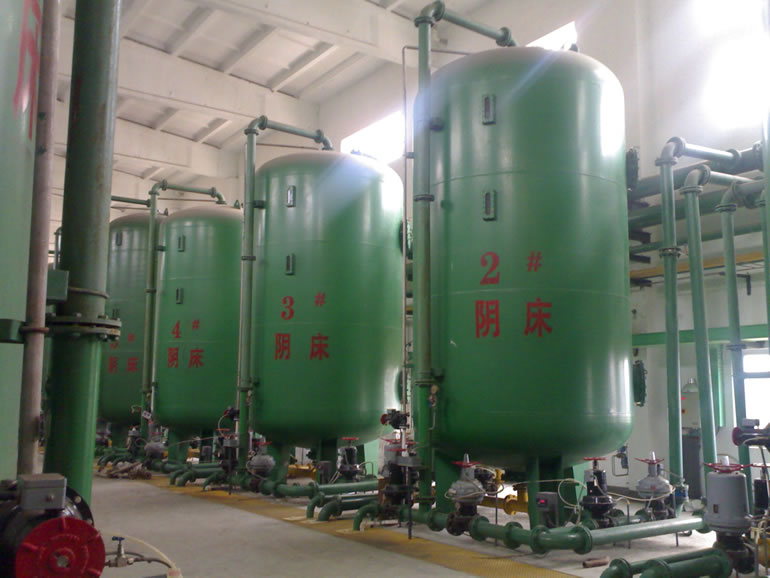

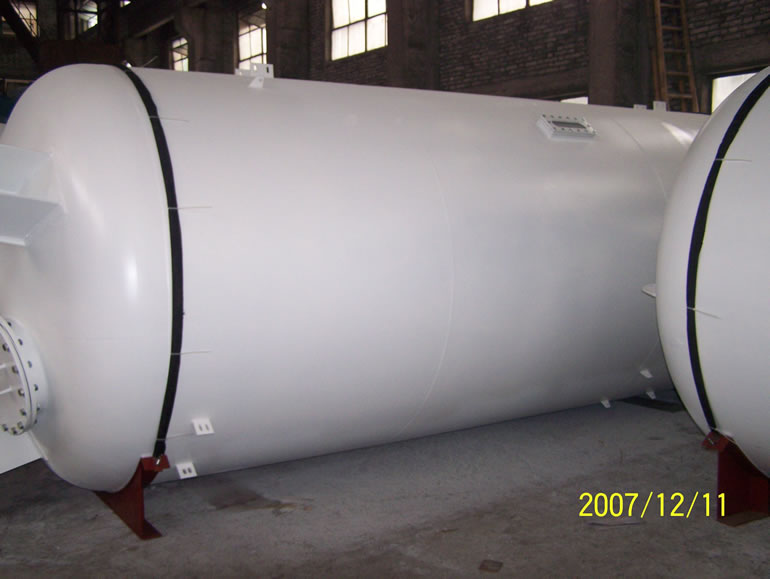

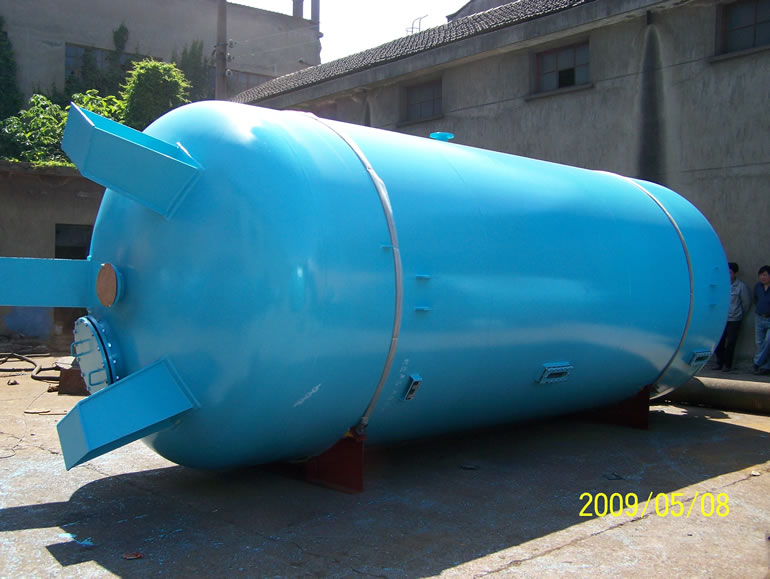

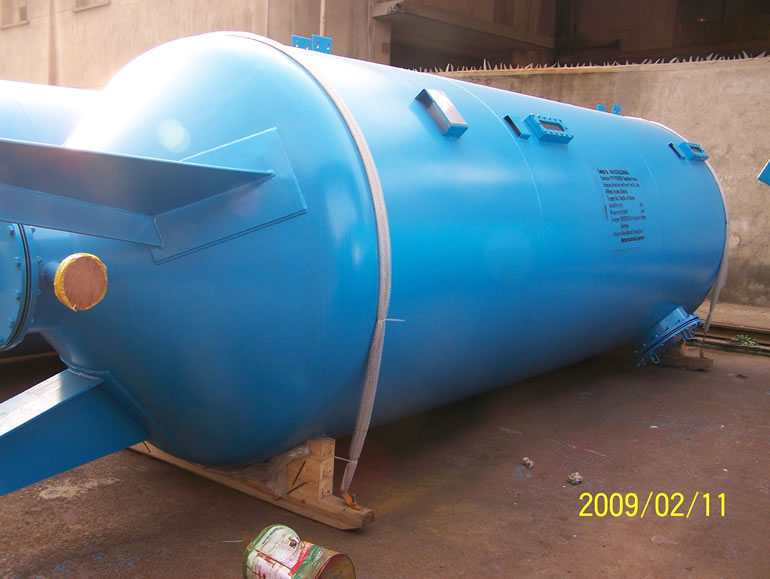

设备照片:

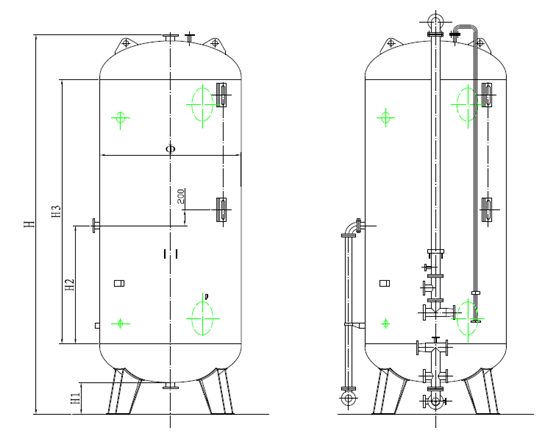

阴阳离子交换器尺寸规格表:
设备直径 |
H |
H1 |
H2 |
H3 |
最大流量 |
进出口 |
中排口 |
排气口 |
Φ1000 |
4475 |
450 |
1600 |
2600 |
19.6 |
DN80-DN200 |
DN50-DN125 |
DN40 |
4785 |
1800 |
2800 |
||||||
5095 |
2000 |
3000 |
||||||
5715 |
2400 |
3400 |
||||||
5870 |
2500 |
3500 |
||||||
Φ1200 |
4864 |
450 |
1600 |
2600 |
28.2 |
|||
5174 |
1800 |
2800 |
||||||
5484 |
2000 |
3000 |
||||||
6104 |
2400 |
3400 |
||||||
6259 |
2500 |
3500 |
||||||
Φ1500 |
4848 |
450 |
1600 |
2600 |
44.2 |
|||
5158 |
1800 |
2800 |
||||||
5468 |
2000 |
3000 |
||||||
6088 |
2400 |
3400 |
||||||
6243 |
2500 |
3500 |
||||||
Φ1600 |
4871 |
450 |
1600 |
2600 |
50.2 |
|||
5181 |
1800 |
2800 |
||||||
5491 |
2000 |
3000 |
||||||
6111 |
2400 |
3400 |
||||||
6266 |
|
2500 |
3500 |
|||||
Φ1800 |
5097 |
500 |
1600 |
2600 |
63.6 |
|||
5389 |
1800 |
2800 |
||||||
5699 |
2000 |
3000 |
||||||
6319 |
2400 |
3400 |
||||||
6474 |
2500 |
3500 |
||||||
Φ2000 |
5183 |
500 |
1600 |
2600 |
78.5 |
|||
5493 |
1800 |
2800 |
||||||
5803 |
2000 |
3000 |
||||||
6423 |
2400 |
3400 |
||||||
6578 |
2500 |
3500 |
||||||
Φ2200 |
5290 |
500 |
1600 |
2600 |
95 |
|||
5600 |
1800 |
2800 |
||||||
5910 |
2000 |
3000 |
||||||
6530 |
2400 |
3400 |
||||||
6685 |
2500 |
3500 |
||||||
Φ2500 |
4550 |
550 |
1600 |
2600 |
122.7 |
|||
5395 |
1800 |
2800 |
||||||
5705 |
2000 |
3000 |
||||||
6015 |
2400 |
3400 |
||||||
6635 |
2500 |
3500 |
||||||
Φ2800 |
5617 |
550 |
1600 |
2600 |
153.8 |
|||
5927 |
1800 |
2800 |
||||||
6237 |
2000 |
3000 |
||||||
6857 |
2400 |
3400 |
||||||
7012 |
2500 |
3500 |
||||||
Φ3000 |
5667 |
550 |
1600 |
2600 |
176.6 |
|||
5977 |
1800 |
2800 |
||||||
6287 |
2000 |
3000 |
||||||
6907 |
2400 |
3400 |
||||||
7062 |
2500 |
3500 |
||||||
Φ3200 |
5794 |
600 |
1600 |
2600 |
201 |
|||
6104 |
1800 |
2800 |
||||||
6414 |
2000 |
3000 |
||||||
7034 |
2400 |
3400 |
||||||
7189 |
2500 |
3500 |
